Дюбель для крепления через утеплитель: расчёт длины и монтаж фасадных элементов
Для надёжного крепления фасадных элементов через утеплитель длина дюбеля должна складываться из толщины утеплителя, клеевого слоя, облицовки и глубины анкеровки в несущую стену. Глубина анкеровки зависит от материала основания: для бетона достаточно 40–50 мм, для кирпича — 60–80 мм, для газобетона — 80–100 мм. Используйте тарельчатый дюбель с металлическим гвоздём для минваты и пластиковым — для пенополистирола, если иное не указано в технической карте.
Как рассчитать длину дюбеля для крепления через утеплитель
Основная формула: L = T + H + W + A, где T — толщина утеплителя, H — толщина клея и штукатурки, W — толщина облицовки (если есть), A — глубина анкеровки в основание. Например, для минваты 100 мм, клея 10 мм и бетонной стены: L = 100 + 10 + 0 + 50 = 160 мм. Ближайший стандартный размер — 160 или 180 мм. Для минваты 150 мм и кирпича: L = 150 + 10 + 0 + 70 = 230 мм, берём 230 или 240 мм.
Стандартные длины дюбелей для фасада: 90, 110, 130, 150, 180, 200, 230, 260, 300 мм. Если расчётная длина попадает между значениями, выбирайте большее, но не превышайте максимальную глубину сверления, чтобы не повредить стену насквозь. Слишком короткий дюбель не обеспечит анкеровку, слишком длинный может изогнуться при забивке.
| Материал основания | Минимальная глубина анкеровки, мм | Диаметр сверла, мм |
|---|---|---|
| Бетон | 40–50 | 8 или 10 |
| Полнотелый кирпич | 60–70 | 8 или 10 |
| Пустотелый кирпич | 80–90 | 10 |
| Газобетон | 80–100 | 10 |
| Дерево | 50–60 | 8 |
Точные значения глубины анкеровки и диаметра сверла всегда уточняйте в технической документации производителя дюбеля и в проекте. Для газобетона часто требуются специальные дюбели с увеличенной зоной распора.
Выбор тарельчатого дюбеля для утеплителя: виды и критерии
Тарельчатый дюбель состоит из гильзы с распорной зоной, тарелки и гвоздя (металлического или пластикового). Для мягкой минваты нужна тарелка диаметром не менее 60 мм, а лучше 80–100 мм, с насечками для фиксации. Для пенополистирола достаточно тарелки 50–60 мм. Металлический гвоздь даёт высокую несущую способность, но создаёт мостик холода; пластиковый гвоздь теплее, но менее прочен. В зонах с сильным ветром и для тяжёлой облицовки выбирайте металлический гвоздь.
Количество дюбелей на 1 м² зависит от ветровой нагрузки и высоты здания. Ориентировочно: для минваты при высоте до 20 м — 6–8 шт/м², при высоте более 20 м — 8–10 шт/м². В угловых зонах количество увеличивают на 20–30%. Точный расчёт выполняет проектировщик по СП 20.13330 «Нагрузки и воздействия» (актуальная редакция на 2026 год).
Технология монтажа: как крепить фасадные элементы через утеплитель

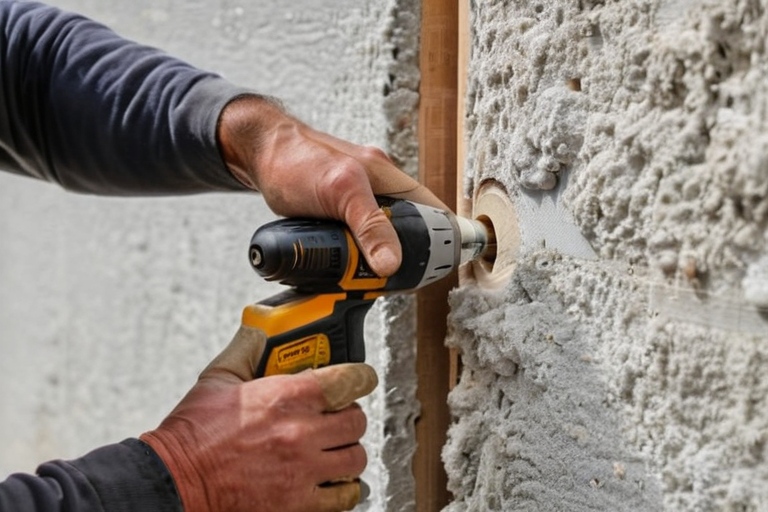

Сначала разметьте точки крепления. Просверлите отверстие сквозь утеплитель в несущую стену на глубину, равную длине дюбеля плюс 10–15 мм запаса. Диаметр сверла должен соответствовать диаметру гильзы. Очистите отверстие от пыли. Вставьте дюбель и забивайте или закручивайте гвоздь до тех пор, пока тарелка не утопится в утеплитель на 1–2 мм, но не продавит его. Для минваты тарелку слегка утапливают, чтобы не оставалось зазора, но без излишнего сжатия.
При креплении кронштейнов через утеплитель сначала устанавливают кронштейн, затем через него пропускают дюбель. Нагрузка распределяется на несущую стену. Не крепите тяжёлые элементы только к утеплителю — он не несёт нагрузку. Для облицовки используйте дюбели с потайной головкой или специальные фасадные анкеры.
Ошибки при креплении через утеплитель и как их избежать
- Недостаточная глубина анкеровки. Дюбель вырывается под ветровой нагрузкой. Всегда сверяйтесь с таблицей глубины для вашего основания.
- Использование дюбелей без тарелки для мягкого утеплителя. Минвата продавливается, фиксация теряется. Применяйте только тарельчатые дюбели.
- Неправильный выбор длины. Слишком короткий не достаёт до несущей стены, слишком длинный гнётся при монтаже.
- Игнорирование ветровой нагрузки. Малое количество дюбелей приводит к отрыву утеплителя. Рассчитывайте по СП 20.13330.
- Монтаж при отрицательных температурах. Пластик становится хрупким, фиксация ослабевает. Работайте при температуре не ниже −5 °C или используйте морозостойкие дюбели.
Вопрос: Можно ли крепить облицовку напрямую к утеплителю без дюбелей в стену?
Ответ: Нет. Утеплитель не является несущим основанием. Все фасадные элементы должны крепиться к несущей стене через слой утеплителя с помощью дюбелей или анкеров.
Вопрос: Какой дюбель выбрать для газобетона через минвату 150 мм?
Ответ: Используйте тарельчатый дюбель с металлическим гвоздём и увеличенной зоной распора, длина не менее 150 + 10 + 90 = 250 мм. Диаметр сверла 10 мм. Точные параметры уточняйте в технической карте производителя.
