Металлические конструкции для антенн и узлы крепления: виды и особенности монтажа

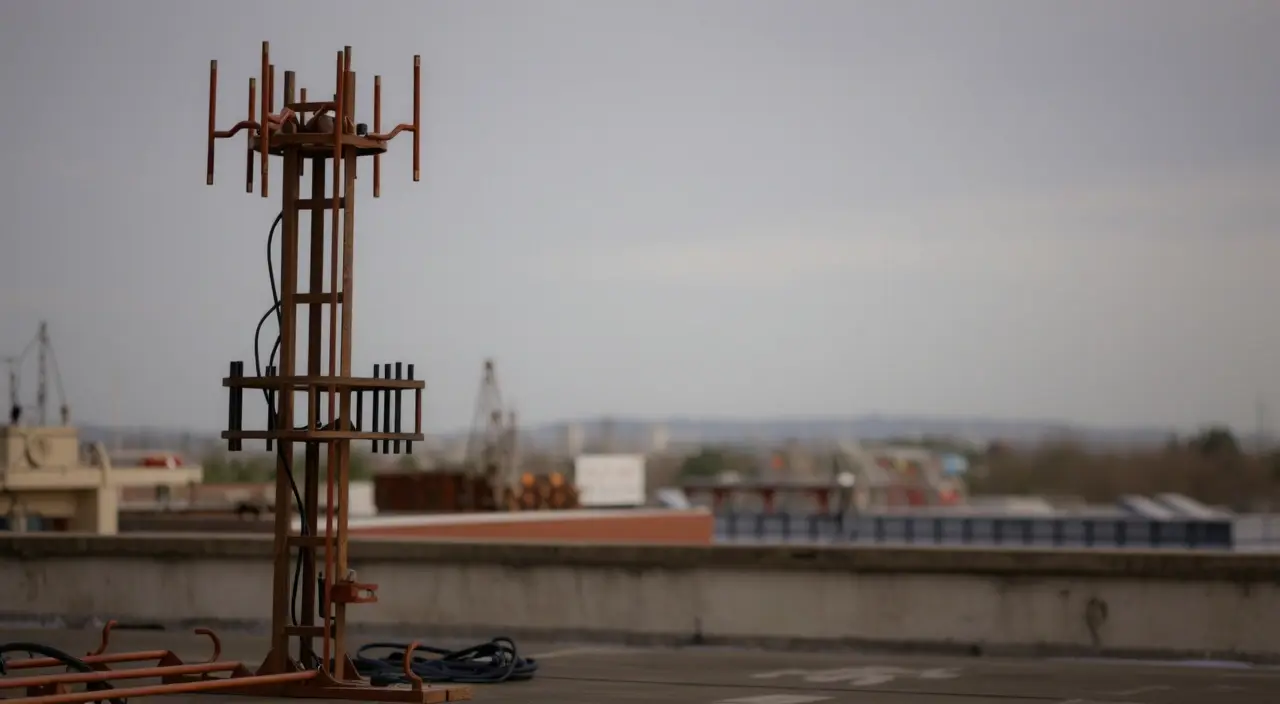

Какие бывают металлические конструкции для антенн

Металлическая антенная мачта воспринимает массу антенны и внешние нагрузки, поэтому ее форма, сечение и способ установки подбираются под условия работы. Для небольших систем применяют стойки и кронштейны, для более высоких и нагруженных — мачты и башни. Кронштейн передает усилие от антенны на стену, опору или раму, а узел крепления фиксирует положение по высоте, вылету и углу установки. В технической документации обычно отдельно описывают несущую часть, крепеж и антикоррозионную защиту, поскольку от них зависит срок службы всей системы. Дополнительные сведения о типах и комплектующих можно уточнить на radiomontage.ru, если нужен подбор под конкретные условия монтажа.

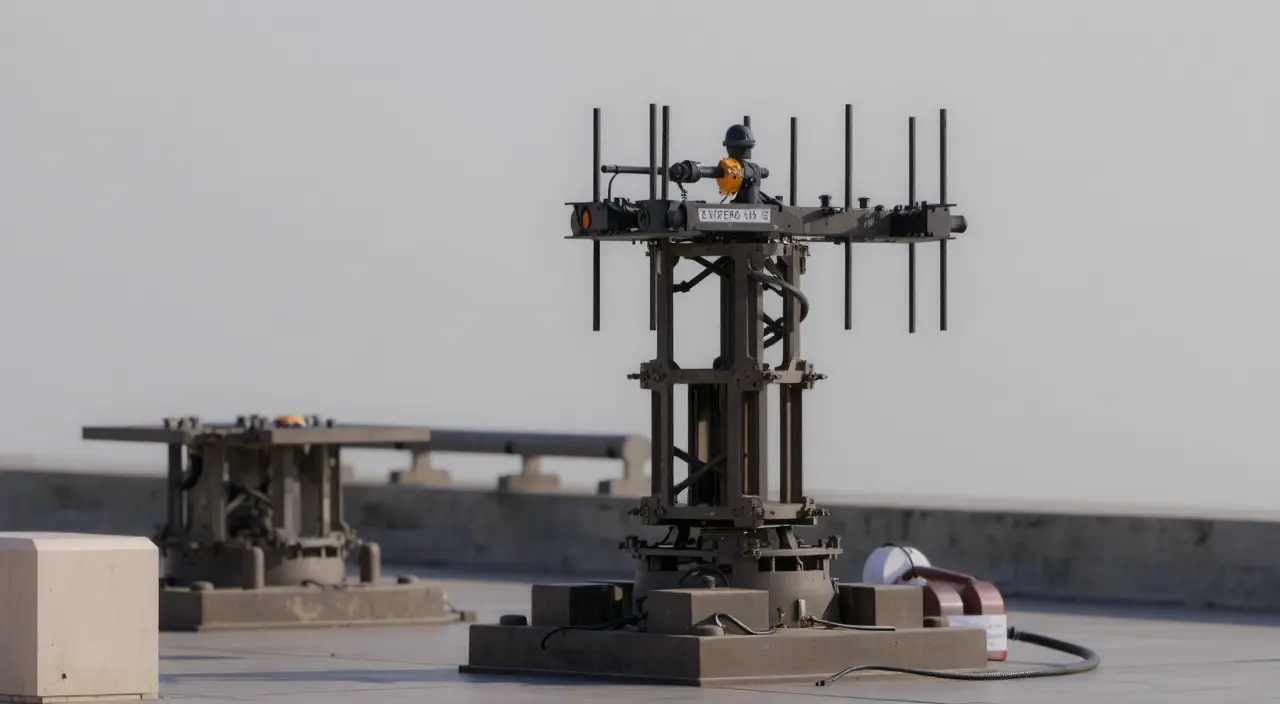

Мачты, стойки, башни и кронштейны: где применяется каждый тип

Стойка подходит для небольшой парусности и короткого выноса от основания. Мачта нужна там, где антенна должна быть поднята выше зоны помех, а башня применяется при большой высоте и значительной массе оборудования. Башенная конструкция работает как пространственная система: она распределяет нагрузку через несколько поясов и раскосов. Кронштейны используют для настенного или опорного крепления, когда несущая поверхность способна принять локальное усилие без заметного прогиба. Если антенна размещается на трубе, хомут обжимает ее по окружности и передает усилие без сверления стенки.

Чем отличаются стационарные и мачтовые решения по нагрузке и устойчивости

Стационарная опора опирается на фундамент и меньше зависит от гибкости верхней части, но требует точной анкеровки и контроля осадки основания. Мачтовые решения легче по массе и проще по монтажу, однако чувствительнее к ветровому изгибу. Для высоких и тонких мачт нередко используют растяжки: они повышают устойчивость, если угол их установки находится в пределах 45–60 градусов, а точки крепления распределены равномерно. При высоте свыше 10–12 м растяжки часто рассматривают как способ снизить изгибающий момент и вибрацию.

Как нагрузки и условия эксплуатации влияют на выбор конструкции

Ветровая и гололедная нагрузка как основной расчетный фактор

Ветровая нагрузка определяется площадью парусности и скоростью потока, поэтому решающими становятся не только размеры антенны, но и наличие кабелей, обтекателей и дополнительных элементов. Порывы создают переменное усилие, из-за которого в металле возникают циклы изгиба и кручения. Гололедная нагрузка добавляет массу и увеличивает диаметр поверхности, на которую действует ветер. Поэтому расчет ведут не только по собственному весу, но и по суммарной наружной нагрузке, включая обледенение. Если опора работает на пределе жесткости, даже небольшая вибрация способна вызвать ослабление резьбовых соединений.

Материал, толщина стенки и тип антикоррозионной защиты

Для мачт, кронштейнов и крепежа часто применяют сталь, потому что она сочетает жесткость и удобство сварки, резки и сверления. Для наружной установки используют оцинкованные элементы или детали с полимерным покрытием, так как коррозия ослабляет металл у кромок, в зонах сварки и под шайбами. Толщина стенки подбирается по расчету: слишком тонкая труба быстрее теряет жесткость, а избыточная масса усложняет монтаж и повышает нагрузку на основание. При разнородных материалах, например при контакте оцинкованной стали и алюминиевых деталей, учитывают гальваническую коррозию и разделяют поверхности прокладками.

Узлы крепления и их конструкция

Хомуты, анкеры, пластины и сварные соединения

Хомуты используют для фиксации на трубе или стойке, при этом важны диаметр, форма обхвата и равномерность затяжки. Анкеры связывают опорную плиту с основанием и принимают на себя растягивающие и срезающие усилия. Пластины распределяют нагрузку по большей площади и уменьшают риск продавливания металла или разрушения бетона. Сварные соединения применяют в секционных башнях и кронштейнах, где требуется жесткая геометрия, но шов нуждается в защите от влаги и регулярной проверке на трещины. При сборке учитывают, что неровная затяжка может перекосить узел и вызвать локальный перегиб.

Растяжки, опорные площадки и связь с основанием

Растяжка стабилизирует высокую мачту, если она работает как тонкий вертикальный элемент и не может обеспечить нужную жесткость только за счет собственного сечения. Опорная площадка передает нагрузку на фундамент, а анкеровка удерживает конструкцию от сдвига и опрокидывания. Для бетонного основания важны глубина заложения, армирование и качество бетона, поскольку фундамент распределяет нагрузку от стационарной конструкции на грунт. Отдельно предусматривают заземление: оно снижает риск повреждения от статического заряда и разряда, а также связывает металлические части в непрерывную цепь без ослабленных контактов.

Монтаж, проверка и обслуживание

Подготовка основания, выверка положения и контроль затяжки

Перед установкой проверяют несущую способность основания, вертикаль опоры и геометрию площадки. Монтаж начинают с выверки по уровню и фиксации анкеров, затем контролируют затяжку гаек, чтобы исключить перекос и последующее смещение. Для хомутов важна равномерность усилия, иначе труба может получить овальную деформацию. После сборки проверяют наличие электрической непрерывности между секциями, заземляющим проводником и металлическими узлами, поскольку плохо выполненное соединение ухудшает отвод разряда и повышает риск повреждения аппаратуры.

Осмотр после установки, признаки износа и типичные ошибки

Регулярный осмотр помогает выявить трещины, люфт, ослабление гаек, следы ржавчины и повреждение покрытия. К признакам износа относят изменение положения антенны, дребезг на ветру, подтеки в зоне сварных швов и потемнение металла под крепежом. Частые ошибки связаны с недостаточной глубиной анкеровки, неправильным углом растяжек, отсутствием контргаек и установкой без учета ветровой зоны. Если на опоре появляются повторяющиеся колебания, это указывает на нехватку жесткости или на ослабление одного из узлов, и тогда нагрузка перераспределяется на соседние соединения.
