Обвязка винтовых свай

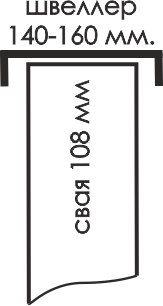

Обвязка винтовых свай — это укладка на оголовки винтовых свай обвязочного бруса или доски. С целью создать основу для деревянного сооружения. Также обвязкой называют соединение свай уголком или швеллером. С целью соединения всех свай в единую систему для придания её жестокости.

Эта статья содержит многолетний опыт компании Сваивинт-Спб и носит рекомендательный характер. Конечно же, лучше всего решать такие вопросы проконсультировавшись с профессионалом. А финальное решение должен принимать бригадир, потому что на месте «виднее».

Обвязка брусом

Обвязка винтовых свай брусом — это брус 150х150, 150х100, 100х100, 200х200 и других размеров прикрепленный болтами или саморезами к оголовку винтовой опоры. С целью создать основу деревянного сооружения.

Применяется для каркасных домов, домов из бревна и бруса, домов из сип-панелей, беседок, террас, модульных домов. То есть всех деревянных сооружений.

Недостадок. Не дает жестокого соединения со сваей и из-за этого не объединяет сваи в монолитную систему. Из-за чего в зависимости от высоты фундамента и типа грунта, возможны колебания, вибрации постройки. Чтобы объединить сваи в систему нужена обвязка металлом, о ней будет написано дальше.

Какой оголовок брать?

Оголовок должен быть шире бруса на 3-5 см. Потому что сваи могут отклоняться от оси на 1,5см на грунте без камней. А если в грунте есть камни это отклонение может и увеличиться. И втрое условие, брус не должен висеть. То есть если оголовок шире, то несмотря на отклонения от оси, брус все равно полностью опирается на металл.

Оголовок винтовой сваи — пластина к которой приварен обрезок разогнутой трубы. У которого есть отверстия для монтажа бруса. Также есть усиливающие косынки. Оголовок одевается на верх сваи и приваривается, сварной шов красится.

Обвязка уголком

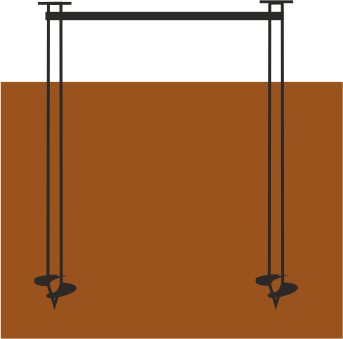

Уголок металлический 50мм, все сваи по верху

Обвязка уголком — это вид обвязки винтовых свай, который собирает сваи в единую систему и наделяет её жестокостью. Используется совместно с обвязкой брусом.

Мы рекомендуем обвязывать сваи уголком независимо от высоты фундамента и нагрузки на него. Потому что только обвязав металлом и нескольких разрозненных опор мы получаем единый фундамент.

Тип обвязки зависит от высоты фундамента:

Правило 1: Чем ниже фундамент, тем устойчивее конструкция и следовательно тем меньше нужно обвязочного материала.

Правило 2: Обвязка зависит от типа грунта.

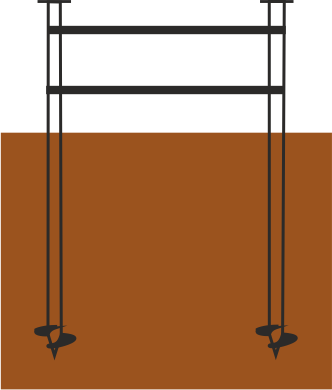

Торф не является несущим грунтом. Мы не считаем что там нет ничего, но и не считаем, что там несущий грунт. Пример: на участке толщина торфяного слоя 0,5 метра. Под ним песок. Высота фундамента 0,5 метра. Надо обязательно делать обвязку уголком в ряд, а лучше сделать в 2 ряда. В ряд это в данном случае не рекомендация, а необходимость.

Так же и на болотистых и влажных участках мы используем больше обвязки, чем обычно.

Если у нас каменистый грунт или бут. При ручном монтаже вынимается очень большое кол-во породы. А потом ссыпав эту твёрдую породу в лунку мы получаем карандаш в стакане. Бут, бутовую крошку будет сложно затрамбовать. Со временем грунт наберёт твёрдость, но по началу некоторые опоры могут шататься. При монтаже мини экскаватором иногда получается избежать такого эффекта.

Высота фундамента до 60 см:

При такой высоте мы рекомендуем обвязку в один ряд: по верхнему краю свай. То есть она не обязательна и её отсутствие скорее всего не приведёт к фатальным негативным результатам. Но могут возникнуть вибрации и колебания.
