Трубы в заводской изоляции: виды, преимущества и сферы применения

Современное строительство и прокладка инженерных коммуникаций немыслимы без использования труб с заводской изоляцией. Такие решения позволяют значительно сократить теплопотери, защитить трубопроводы от коррозии и механических повреждений, а также продлить срок их службы. Разберёмся, какие виды изоляции существуют и для каких задач они подходят.

Теплоизоляция из пенополиуретана (ППУ)

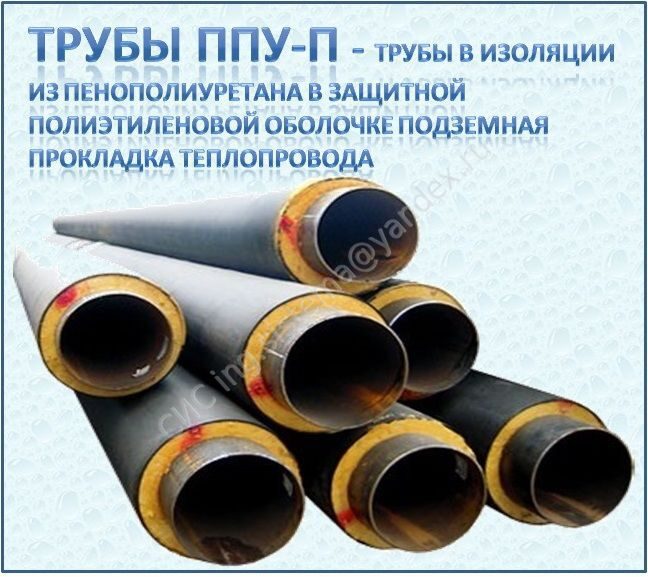

Трубы в ППУ-изоляции — это конструкция «труба в трубе», где пространство между рабочей трубой и защитной оболочкой заполнено вспененным пенополиуретаном . Этот материал обладает одним из самых низких коэффициентов теплопроводности (0,019–0,033 Вт/(м·К)), что делает его крайне эффективным для снижения тепловых потерь . По данным производителей, потери тепла при использовании ППУ-изоляции снижаются на 70% по сравнению с традиционными материалами, такими как минеральная вата .

Тип внешней оболочки определяет область применения трубы:

• Полиэтиленовая оболочка (ППУ ПЭ) предназначена для подземной бесканальной прокладки, в каналах и футлярах. Она обеспечивает надёжную гидроизоляцию и защиту от агрессивных грунтовых вод .

• Оцинкованная стальная оболочка (ППУ ОЦ) используется для надземной прокладки по эстакадам и опорам, в том числе в регионах с суровым климатом .

Важным преимуществом современных ППУ-труб является наличие системы оперативно-дистанционного контроля (СОДК) — сигнальных проводов, позволяющих дистанционно выявлять участки увлажнения изоляции и предотвращать аварии .

Основные параметры труб в ППУ изоляции (по ГОСТ 30732-2006) :

Усиленная антикоррозионная изоляция (ВУС)

Для магистральных трубопроводов, прокладываемых в сложных грунтовых условиях, часто используется весьма усиленная изоляция (ВУС). В отличие от тепловой ППУ-изоляции, ВУС — это наружное антикоррозионное покрытие на основе многослойного полиэтилена, наносимое непосредственно на стальную трубу .

Основное назначение ВУС — защита металла от коррозии, вызываемой грунтовыми водами и блуждающими токами. Такое покрытие обеспечивает :

• Механическую прочность, устойчивость к повреждениям при транспортировке и укладке;

• Герметичность и высокую адгезию к стали;

• Работоспособность в широком диапазоне температур (от –60 до +60 °C).

Производство ВУС-изоляции регламентируется ГОСТ 9.602-2016. Стандартная толщина покрытия составляет 2,5–4,5 мм . Трубы с ВУС-изоляцией незаменимы для строительства и ремонта нефтегазопроводов, магистральных водоводов и других ответственных трубопроводных систем .

Гибкие предизолированные трубы ТВЭЛ-ПЭКС

Отдельную нишу занимают гибкие трубы из сшитого полиэтилена (PEX-a) с заводской теплоизоляцией, известные под торговыми марками ТВЭЛ-ПЭКС, ИЗОПЭКС, ЭКОПЭКС . Это современное решение для низкотемпературных сетей, в частности, для внутриквартальных и частных систем отопления и горячего водоснабжения.

Конструкция включает :

1. Несущую трубу из сшитого полиэтилена PEX-a, стойкую к коррозии и прочную при высоких температурах.

2. Теплоизоляционный слой из полужесткого пенополиуретана.

3. Гофрированную наружную оболочку из полиэтилена (ПНД).

Гибкость труб (минимальный радиус изгиба составляет около 10–12 диаметров оболочки) позволяет прокладывать трассы без большого количества фитингов и компенсаторов, что упрощает и ускоряет монтаж . Двухтрубные исполнения (ТВЭЛ-ПЭКС-2, ТВЭЛ-ПЭКС-4) содержат в одной оболочке две независимые линии — подающую и обратную, что является идеальным решением для тепловых сетей .

Ключевые ограничения для труб ТВЭЛ-ПЭКС :

• Максимальный диаметр — до 160 мм;

• Рабочее давление — до 1,0 МПа (10 бар);

• Рабочая температура — до 95 °C (кратковременно до 110 °C).

Выбор типа изоляции — ППУ, ВУС или гибкий полимер — всегда диктуется условиями эксплуатации, требованиями к теплопотерям, диаметром трубопровода и бюджетом проекта. Каждое из этих решений выполняет свою задачу, обеспечивая надёжность и долговечность инженерных систем.
