Усадка минеральной ваты в каркасной стене: пошаговая диагностика без вскрытия обшивки

Усадку минеральной ваты в каркасной стене можно выявить без вскрытия обшивки, если последовательно применить тепловизионную съёмку, точечные замеры температуры и влажности, а затем подтвердить пустоты эндоскопом. Ключевой критерий: устойчивая разница температур поверхности стены более 3–5 °C в одной плоскости и снижение приведённого сопротивления теплопередаче на 20–30 % от проектного значения. Если эти пороги превышены, требуется локальный ремонт или вскрытие.

Признаки усадки минваты: что можно заметить без вскрытия обшивки

Первые подозрения возникают при неравномерном ощущении холода. Чаще всего холодные зоны появляются у пола, потолка и в углах, где утеплитель мог осесть. Важно отличать эти симптомы от промерзания из-за мостиков холода или продувания.

• Локальный холод у пола и потолка. Если в этих зонах поверхность стены заметно холоднее, чем в центре, это может указывать на усадку.
• Холодные полосы в одной плоскости. Вертикальные или горизонтальные полосы, совпадающие с положением стоек каркаса, часто сигнализируют о пустотах.
• Сезонность. Зимой дискомфорт усиливается, на внутренней обшивке может появляться конденсат.
• Связь с ветром. Если холод ощущается только при сильном ветре, вероятнее продувание, а не усадка.
• Что не является признаком усадки: промерзание из-за мостиков холода (аномалия повторяет геометрию стоек, а не пустот), намокание утеплителя, дефекты пароизоляции.

Зафиксируйте исходные данные: дату, температуру внутри и снаружи, влажность, сделайте фотографии тепловизора. Это поможет отслеживать динамику.

Подготовка к неразрушающей диагностике: инструменты, условия и план замеров

Чтобы замеры были воспроизводимыми, подготовьте инструменты и создайте подходящие условия.

• Минимальный набор: тепловизор, щуп-термометр, влагомер, эндоскоп с гибкой камерой, анемометр.
• Условия: перепад температур не менее 15 °C, отсутствие прямого солнца на стене, стабильная погода 2–3 дня.
• Схема стены: разметьте секции по стойкам, высоте и углам, привяжите к плану дома.
• Порядок действий: визуальный осмотр и тепловизор → точечные замеры → эндоскопия.
• Фиксация результатов: таблица с указанием секции, температуры поверхности, температуры внутри стены, влажности.
• Безопасность: при работе с эндоскопом и электроинструментом используйте защитные очки и перчатки.

Шаг 1. Тепловизионная съёмка: поиск холодных зон и аномалий

Настройте тепловизор: установите коэффициент излучения (обычно 0,95 для строительных материалов), отражённую температуру, учтите дистанцию. Съёмку проводите при перепаде температур не менее 15 °C.

Как выглядит усадка на термограмме: вертикальные или горизонтальные холодные полосы, совпадающие с каркасом. Отличие от продувания: размытые границы против чётких линейных аномалий. Отличие от мостиков холода: аномалия повторяет геометрию стоек, а не пустот.

Сравните симметричные участки стены и разные этажи. Если разница температур поверхности превышает 3–5 °C, переходите к следующему шагу.

Шаг 2. Точечные замеры температуры и влажности в контрольных точках

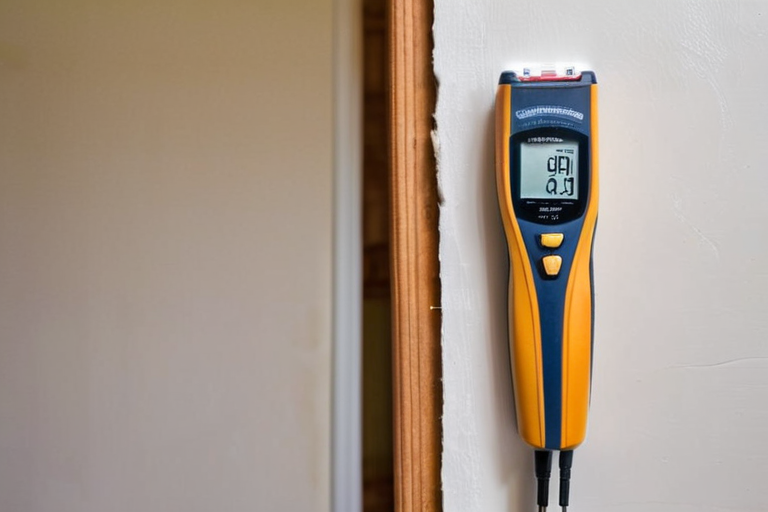

Выберите контрольные точки: центр секции, зона у стойки, верх и низ стены. Измерьте температуру внутренней поверхности обшивки контактным термометром, а также влажность обшивки и воздуха.

Рассчитайте приведённое сопротивление теплопередаче по фактическим замерам. Сравните с проектным значением для данной конструкции. Устойчивое снижение сопротивления на 20–30 % и более указывает на вероятные пустоты.

Шаг 3. Эндоскопия через технологические отверстия

Для визуального подтверждения усадки просверлите отверстия диаметром 8–10 мм в местах, скрытых отделкой: у плинтуса, в углах, за радиатором. Используйте гибкий эндоскоп с подсветкой.

Оцените: есть ли разрыв между плитой утеплителя и обшивкой, пустоты вверху и внизу секции, осыпание волокон. Для оценки глубины пустоты используйте щуп-крючок. Сфотографируйте и запишите видео каждой точки с привязкой к плану. После осмотра герметизируйте отверстия.

Шаг 4. Акустическая и механическая проверка пустот

Простучите обшивку: звук над пустотой будет более гулким, чем над плотным утеплителем. Акустический метод (анализ отклика на вибрацию) имеет ограничения: зависит от материала обшивки и толщины конструкции.

Проверьте упругость обшивки в зонах предполагаемой усадки, сравните с заведомо плотным участком. Комбинируйте с тепловизором для повышения достоверности.

Шаг 5. Интерпретация результатов и решение о ремонте

Критерии нормы: пустоты менее 5 % площади секции и разница температур в пределах 2–3 °C. Критерии локального ремонта: пустоты в верхней или нижней части секции без сплошного провала. Критерии полного вскрытия: множественные пустоты, снижение сопротивления теплопередаче более чем на 30 %, намокание утеплителя.

При сопутствующих проблемах (продувание, мостики холода, влага) устраните их. Варианты ремонта без полного вскрытия: инъекционное заполнение, задувка, локальные вставки. Повторите диагностику после ремонта или при смене сезона.

Типичные ошибки диагностики и ограничения методов

• Ошибка: считать любую холодную зону усадкой минваты.
• Ошибка: проводить тепловизионную съёмку при малом перепаде температур.
• Ошибка: игнорировать влажность и точку росы.
• Ограничения эндоскопии: не видно всей площади стены, риск повреждения пароизоляции.
• Ограничения акустики: зависимость от материала обшивки и толщины конструкции.
• Когда неразрушающая диагностика недостаточна: при подозрении на обширное намокание или скрытые дефекты требуется вскрытие.

Вопрос: Можно ли точно определить усадку минваты без вскрытия?

Ответ: Да, комбинация тепловизионной съёмки, точечных замеров и эндоскопии даёт достаточную точность для принятия решения о ремонте.

Вопрос: Какой перепад температур нужен для тепловизионной диагностики?

Ответ: Рекомендуется не менее 15 °C между внутренним и наружным воздухом.

Вопрос: Чем отличается усадка от продувания?

Ответ: При усадке холодные зоны локализованы и не зависят от ветра, при продувании дискомфорт усиливается при ветре, а на термограмме видны размытые границы.

Вопрос: Какие пустоты считаются допустимыми?

Ответ: Если пустоты занимают менее 5 % площади секции и разница температур не превышает 2–3 °C, ремонт не требуется.
