Как выровнять обвязку на ленточном фундаменте с перепадом: пошаговые способы и ограничения
Для выравнивания обвязки на ленточном фундаменте с перепадом сначала определите его величину. При перепаде до 10 мм достаточно компенсировать неровности подкладками или регулировочными клиньями под деревянную обвязку; при 10–30 мм используйте комбинацию подкладок и локальной стяжки; при перепаде более 30 мм необходима сплошная выравнивающая стяжка или наращивание бетона. Металлическую обвязку выравнивают сваркой дополнительных пластин или фрезеровкой, бетонную — ремонтными составами и наращиванием.
Диагностика перепада ленточного фундамента: инструменты и допустимые отклонения
Точный замер перепада — основа для выбора способа выравнивания. Используйте лазерный уровень (нивелир) или гидроуровень, рулетку, правило и металлический метр. Лазерный уровень устанавливают на ровном основании, проецируют горизонтальную линию на все точки ленты и замеряют отклонение в каждой контрольной точке. Гидроуровень применяют при отсутствии лазера: две колбы соединяют шлангом, одну закрепляют на реперной точке, вторую переносят по ленте, фиксируя разницу.
Замеры выполняйте не менее чем в 5–7 точках по длине каждой стены, включая углы и места примыканий. Обязательно проверьте диагонали: разница длин диагоналей не должна превышать 10–15 мм для зданий до 10 м. Нормативные допуски по СП 22.13330 и СП 70.13330 для ленточных фундаментов под деревянные и металлические каркасы обычно ограничивают вертикальные отклонения 10–20 мм на всю длину, но точные значения зависят от проекта. Если проект не задаёт иное, ориентируйтесь на классификацию: малый перепад — до 10 мм, средний — 10–30 мм, большой — более 30 мм.
Влияние перепада на обвязку различается. Деревянный брус или лаги при перепаде до 10 мм можно уложить на подкладки без потери несущей способности; при 10–30 мм требуются более толстые подкладки или локальная стяжка. Металлический швеллер при перепаде до 20 мм часто выравнивают сваркой пластин; при большем перепаде может потребоваться фрезеровка или комбинированный метод. Бетонный ростверк при перепаде более 10 мм нуждается в наращивании или ремонтных составах.
Подготовка основания под обвязку: гидроизоляция, выравнивающая стяжка и закладные
Перед выравниванием очистите поверхность ленты от грунта, пыли, масляных пятен и рыхлых включений. Обеспыливание выполняйте промышленным пылесосом или жёсткой щёткой. Гидроизоляция обязательна для защиты обвязки от капиллярной влаги: используйте рулонные битумные материалы или обмазочные мастики. Наносите гидроизоляцию на всю верхнюю грань и боковые поверхности на высоту не менее 150–200 мм, если проект не предусматривает иное.
Выравнивающая стяжка из цементно-песчаного раствора (ЦПС) подходит для перепадов более 20–30 мм. Толщина слоя в самой высокой точке обычно не менее 30 мм, в низкой — может достигать 100 мм и более. Для армирования используйте кладочную сетку или композитную арматуру. Точные пропорции раствора и время набора прочности берите из технической карты конкретной смеси или проекта; универсальных значений нет. После укладки стяжки проверьте горизонталь лазерным уровнем и выдержите технологическую паузу до набора прочности.
Закладные элементы (анкеры, шпильки) устанавливайте с учётом будущего выравнивания: если стяжка увеличит высоту, шпильки должны выступать над финишной поверхностью на длину, достаточную для крепления обвязки. Анкеры закладывайте в ленту до бетонирования стяжки или сверлите отверстия после набора прочности, следуя инструкции производителя крепежа.
Выравнивание деревянной обвязки: подкладки, вкладыши и регулировочные клинья

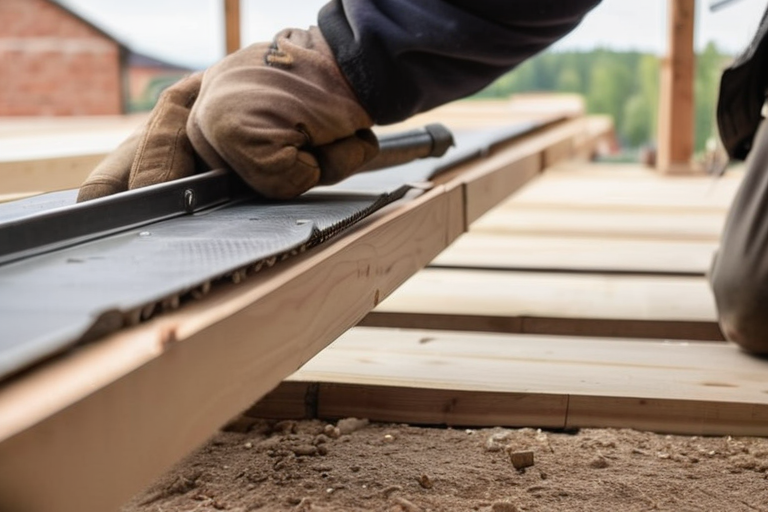

Для деревянной обвязки используйте антисептированный брус, фанеру ФСФ, металлические пластины или полимерные прокладки. Подкладки устанавливайте с шагом не более 500–600 мм, в местах стыков и под лагами — с уменьшенным шагом. Каждую подкладку крепите к ленте анкером или шпилькой, чтобы исключить смещение. Регулировочные клинья из твёрдых пород дерева или полимеров позволяют точно подогнать высоту, но их нельзя оставлять незакреплёнными.
Максимальная толщина подкладок из дерева обычно не превышает 50–60 мм; при большей толщине возрастает риск смятия и потери устойчивости. Пустоты между подкладками недопустимы: заполняйте их тем же материалом или ремонтным составом. Крепление обвязки через подкладки выполняйте анкерными болтами, шпильками или саморезами по дереву, длина которых обеспечивает заход в тело ленты не менее чем на 80–100 мм.
Ограничения: не используйте подкладки из материалов, подверженных гниению или коррозии, без защиты. Не оставляйте зазоры между подкладкой и лентой — это приводит к неравномерной осадке. При перепаде более 30 мм деревянные подкладки не применяйте: переходите к стяжке.
Выравнивание металлической обвязки: сварка, фрезеровка и компенсирующие элементы

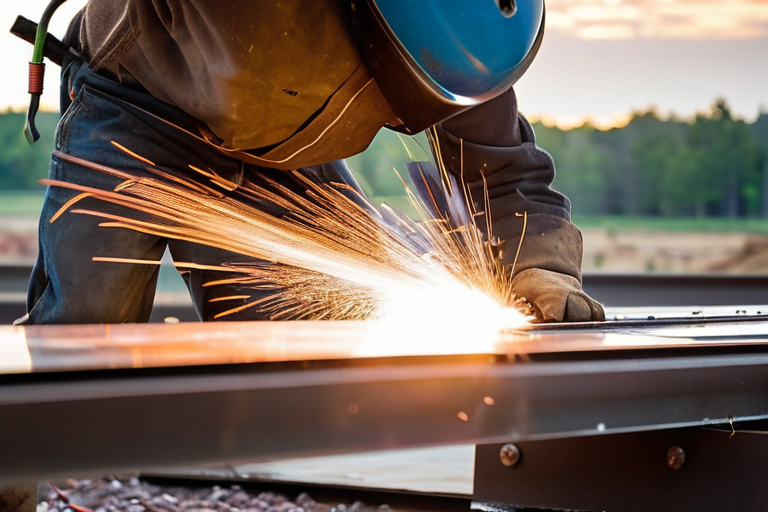

Металлическую обвязку (швеллер, двутавр) выравнивают сваркой дополнительных пластин на нижнюю полку или фрезеровкой верхней полки. Сварные швы выполняйте сплошными или прерывистыми с шагом, указанным в проекте; после сварки проверьте геометрию лазерным уровнем. Для временной фиксации используйте домкраты, устанавливая их на прочные подкладки.
Компенсирующие прокладки из металла толщиной до 10–15 мм можно устанавливать под обвязку, но они должны быть приварены или закреплены иначе, чтобы исключить смещение. Антикоррозионная обработка мест сварки и фрезеровки обязательна: нанесите грунт-эмаль по металлу в 2 слоя.
Ограничения: недопустимо ослаблять несущую способность металла чрезмерной фрезеровкой или вырезами. Точные допустимые толщины сварных швов и глубина фрезеровки определяются проектом и прочностным расчётом. При перепаде более 30 мм сварка пластин может быть недостаточной — рассмотрите комбинацию с выравнивающей стяжкой.
Выравнивание бетонной обвязки: наращивание, ремонтные составы и инъектирование
Бетонную обвязку (монолитный ростверк или обвязочный пояс) выравнивают наращиванием бетона с использованием опалубки и арматуры. Для этого очистите поверхность, насеките её для улучшения адгезии, установите опалубку и арматурный каркас, затем уложите бетонную смесь. Толщина наращивания обычно не менее 30–50 мм, точные значения — по проекту.
Для малых перепадов (до 10–15 мм) применяйте ремонтные составы: быстросхватывающиеся, высокопрочные, тиксотропные. Наносите их шпателем или заливкой, следуя инструкции производителя. Инъектирование трещин и пустот выполняйте эпоксидными или полиуретановыми смолами через инъекторы.
Шлифовка и фрезеровка допустимы для удаления локальных выступов, но не должны снижать защитный слой бетона над арматурой. Контроль адгезии проводите методом отрыва или простукиванием; набор прочности — по технической карте состава. При больших перепадах предпочтительно наращивание, а не шлифовка.
Комбинированные способы и выбор оптимального решения под тип обвязки
Выбор способа зависит от величины перепада, материала обвязки, климата и сроков. Для малых перепадов (до 10 мм) чаще всего достаточно подкладок или регулировочных клиньев. Для средних (10–30 мм) применяйте комбинацию: локальная стяжка + подкладки для дерева, сварка пластин + фрезеровка для металла, ремонтные составы для бетона. Для больших (более 30 мм) — сплошная выравнивающая стяжка или наращивание бетона, иногда с дополнительным армированием.
| Способ | Применимость | Трудозатраты | Ограничения |
|---|---|---|---|
| Подкладки, клинья | Дерево, перепад до 30 мм | Низкие | Толщина до 50–60 мм, требуется защита от гниения |
| Выравнивающая стяжка | Любой тип, перепад более 20 мм | Средние | Время набора прочности, увеличение высоты |
| Сварка пластин, фрезеровка | Металл, перепад до 30 мм | Средние | Риск ослабления металла, нужна антикоррозия |
| Наращивание бетона | Бетон, перепад более 10 мм | Высокие | Требуется опалубка и арматура, контроль адгезии |
| Ремонтные составы | Бетон, перепад до 15 мм | Низкие | Точные пропорции и время — по техкарте |
Комбинируйте методы: например, для дерева при перепаде 25 мм можно сделать локальную стяжку в низкой зоне и добавить подкладки в высокой. Для металла при перепаде 35 мм — выровнять стяжкой, затем установить обвязку на анкеры. Всегда учитывайте климат: во влажных зонах усиливайте гидроизоляцию и защиту подкладок.
Пошаговый монтаж обвязки после выравнивания: крепление, контроль и типичные ошибки
После выравнивания установите обвязку на подготовленную поверхность. Для дерева используйте анкерные болты, шпильки или саморезы; для металла — сварку или болтовые соединения; для бетона — закладные или анкеры. Крепёж устанавливайте с шагом, указанным в проекте, но не реже 500–600 мм. Проверьте горизонтальность лазерным уровнем и диагонали рулеткой: отклонения не должны превышать проектных.
Типичные ошибки: отсутствие гидроизоляции, недостаточное крепление подкладок, игнорирование температурных зазоров, использование гниющих материалов без защиты, выравнивание без учёта нагрузки. Приёмку работ оформляйте актом с фиксацией отклонений и применённых материалов.
Часто задаваемые вопросы
Вопрос: Можно ли выровнять обвязку подкладками при перепаде 40 мм?
Нет, при перепаде более 30 мм подкладки не обеспечивают надёжной опоры. Используйте выравнивающую стяжку или наращивание бетона, а подкладки — только для локальной компенсации.
Вопрос: Нужна ли гидроизоляция под металлическую обвязку?
Да, гидроизоляция защищает металл от коррозии и обязательна, если проект не предусматривает иное. Применяйте рулонные или обмазочные материалы по инструкции производителя.
Вопрос: Какой раствор использовать для выравнивающей стяжки?
Обычно цементно-песчаный раствор или готовые смеси на цементной основе. Точные пропорции, толщина и время набора прочности берутся из технической карты конкретной смеси и проекта.
Вопрос: Можно ли фрезеровать металлическую обвязку для выравнивания?
Фрезеровка допустима для удаления локальных выступов, но не должна снижать несущую способность. Глубина фрезеровки определяется проектом и прочностным расчётом.
